Scarichi a pavimento industriali

Scarichi a pavimento industriali in acciaio inox

Lo scarico a pavimento raccoglie acqua e reflui tecnologici in un unico punto del pavimento. Ideale dove il liquido compare localmente — postazioni di lavaggio, singole macchine, locali tecnici e spogliatoi. Dove l’acqua defluisce su tutta la superficie, la soluzione migliore è canale di drenaggio; spesso entrambi i sistemi lavorano parallelamente in un capannone.

Gli scarichi B&K GROUP sono realizzati in acciaio inox V2A (1.4301) e V4A (1.4571). Superfici lisce e giunzioni ermetiche facilitano la pulizia, essenziale in ambienti con elevati standard igienici.

Scarico monopezzo o a due pezzi?

La differenza sta nella regolazione dell’altezza.

• Monopezzo — corpo unico, senza regolazione. Il livello di installazione si definisce in fase di montaggio; ideale per pavimenti nuovi con spessore strati noto dal progetto.
• A due pezzi — regolazione altezza standard 50–160 mm. Permette di allineare la griglia al pavimento indipendentemente dallo spessore finale.

Scarico verticale o orizzontale

Il secondo parametro dipende dalla struttura del solaio e dal percorso delle tubazioni. Lo scarico verticale convoglia il liquido verso il basso e richiede spazio sotto il pavimento. Lo scarico orizzontale lo convoglia lateralmente — usato con altezze ridotte e strati sottili quando il collegamento verticale non è possibile.

Panoramica scarichi

Scarichi monopezzo

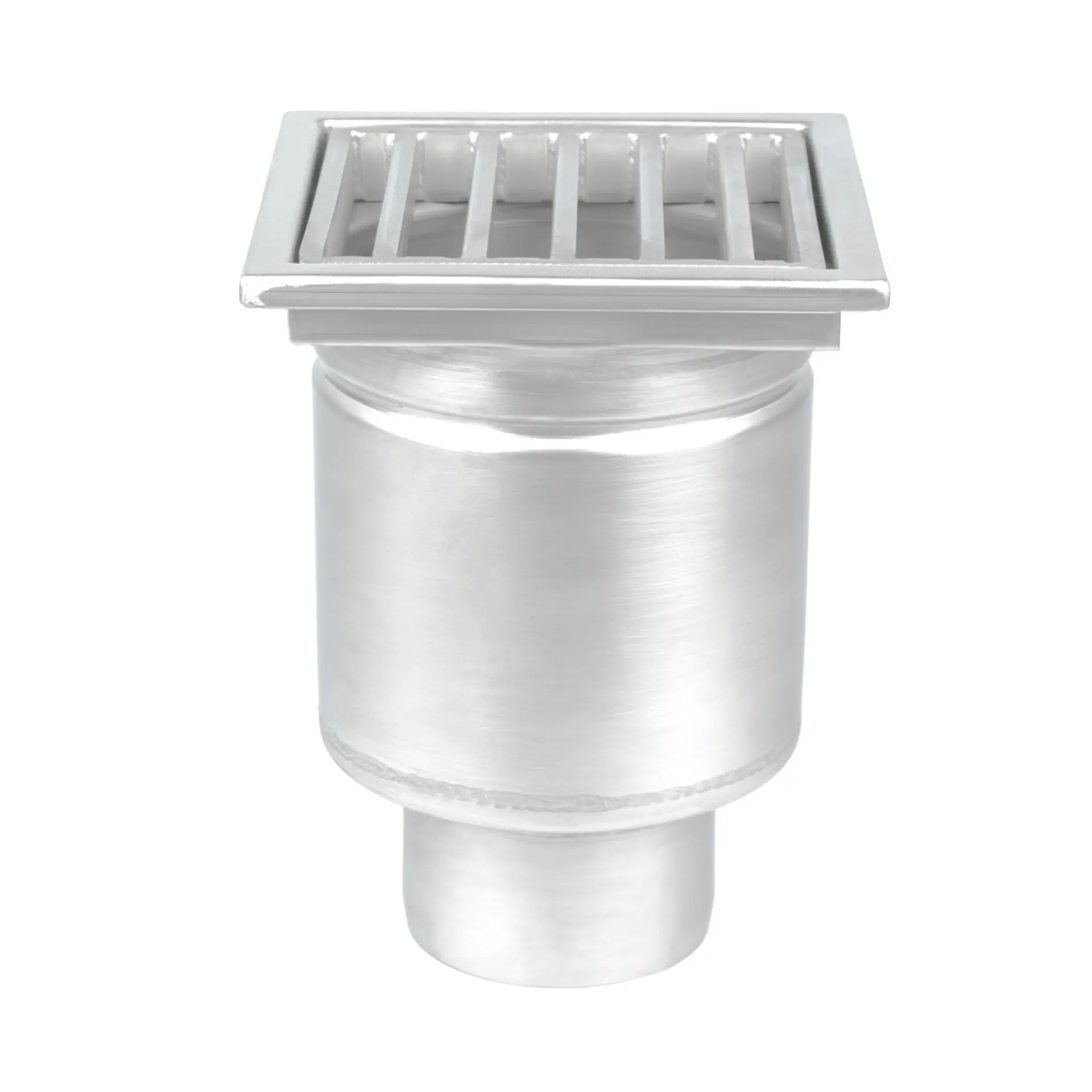

• BK_KRD_E — quadrato, scarico verticale, dimensioni 200×200, 250×250, 300×300 e 400×400 mm

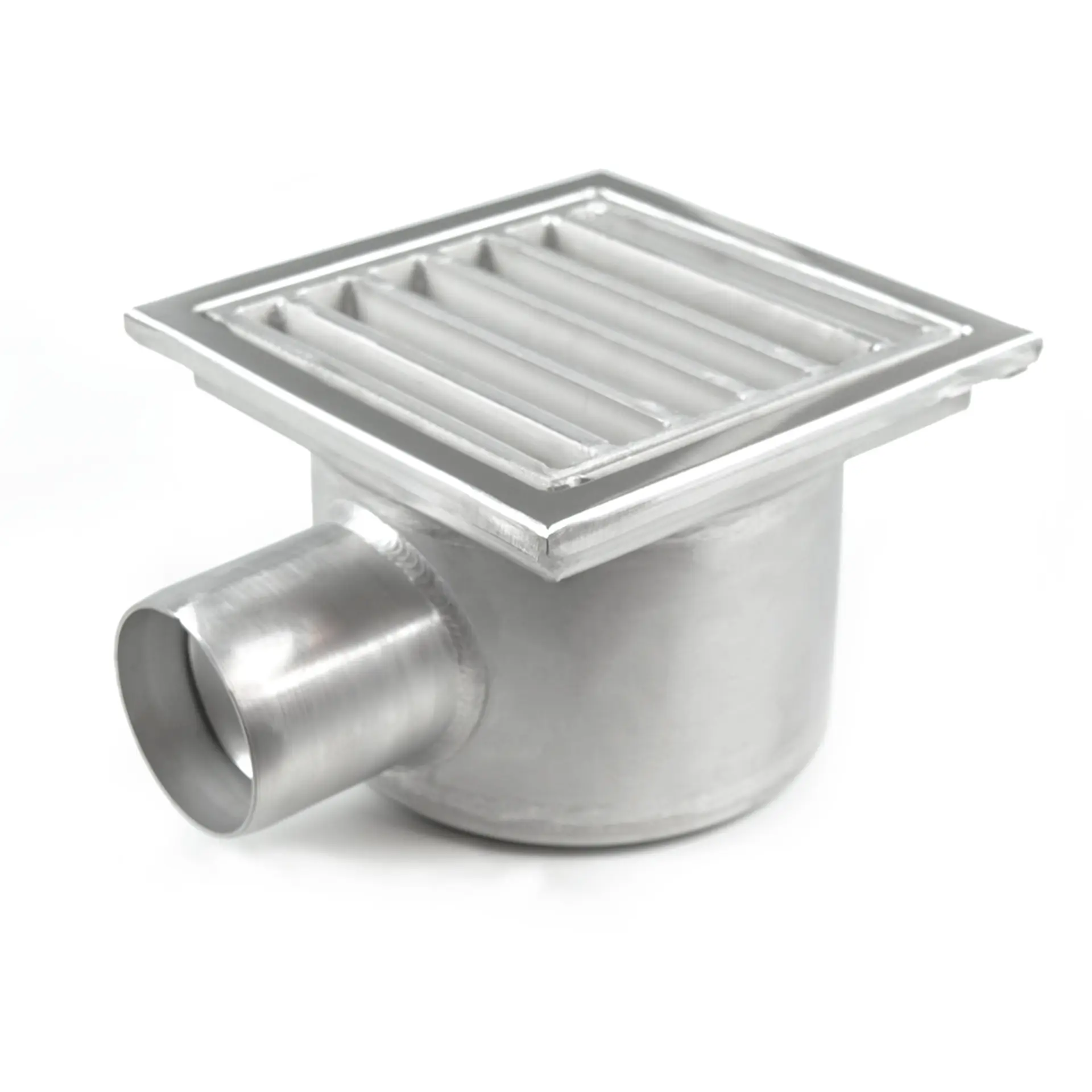

• BK_KRB_E — quadrato, scarico orizzontale, dimensioni 200×200, 250×250, 300×300 e 400×400 mm
• BK_KRDO_E — tondo o quadrato, scarico verticale, misure 210 mm e 210×210 mm

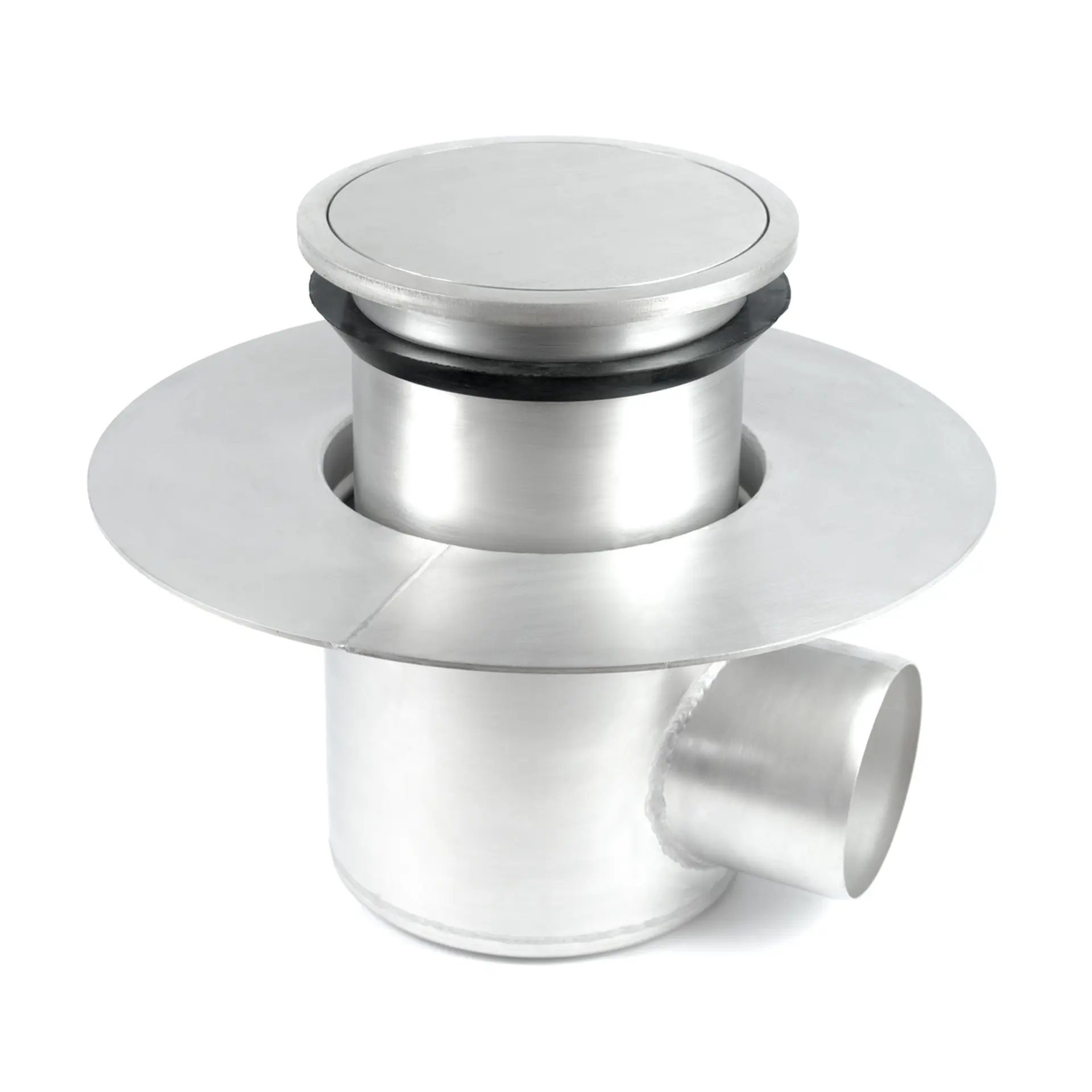

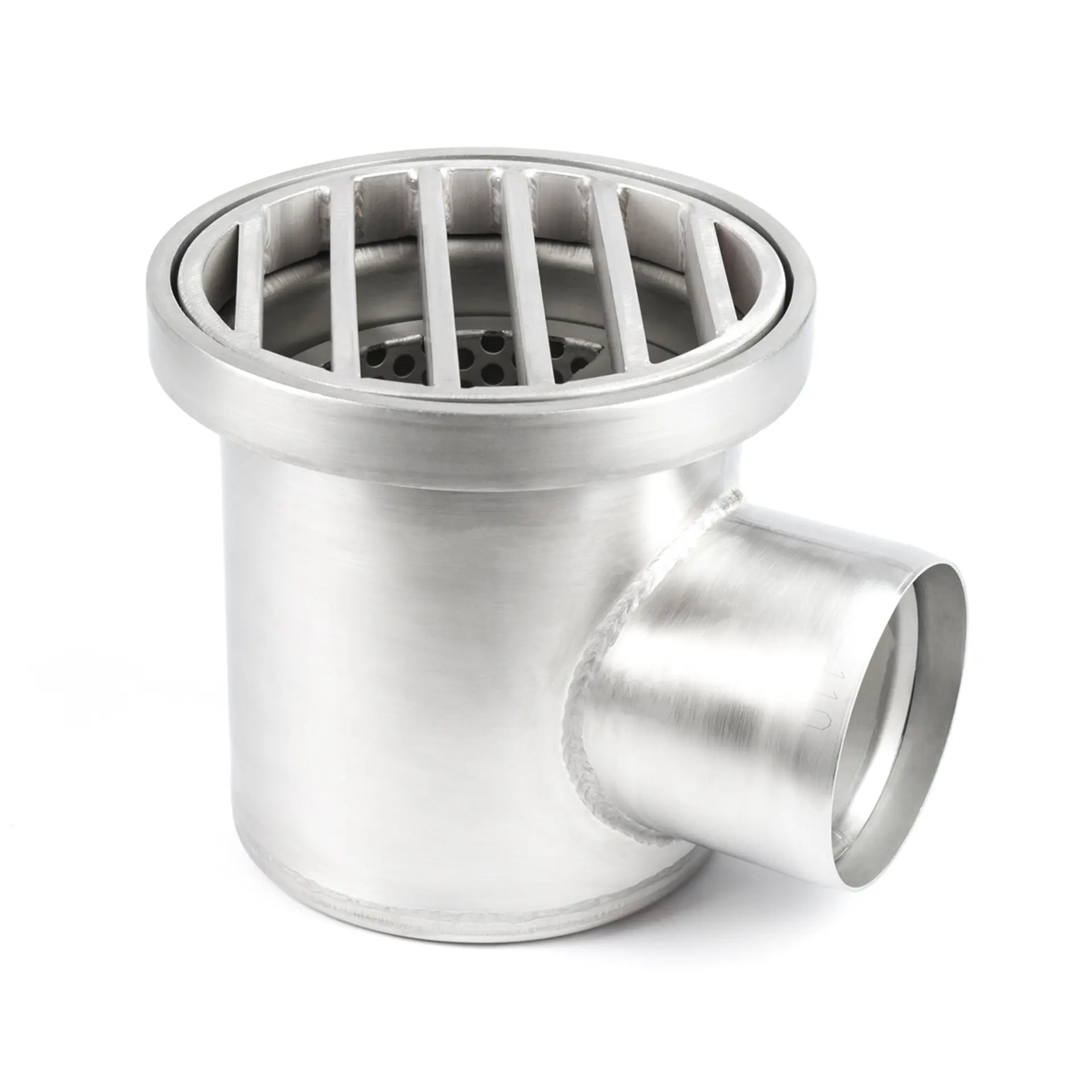

• BK_KRBO_E — tondo o quadrato, scarico orizzontale, misure 210 e 300 mm

Scarichi a due pezzi con regolazione altezza

• BK_KRD_Z — quadrato, scarico verticale, 200×200 fino a 400×400 mm, regolazione 50–160 mm
• BK_KRB_Z — quadrato, scarico orizzontale, 200×200 fino a 400×400 mm, regolazione 50–160 mm
• BK_KRDO_Z — tondo o quadrato, scarico verticale, 210 e 300 mm, regolazione 50–160 mm
• BK_KROB_Z — tondo o quadrato, scarico orizzontale, 210 e 300 mm, regolazione 50–160 mm

Dimensioni corpo e diametri uscita

I corpi quadrati standard sono 200×200, 250×250, 300×300 e 400×400 mm; quelli tondi 210 e 300 mm. Le uscite sono disponibili in DN 75, DN 110, DN 160 e DN 200; i corpi più piccoli gestiscono DN 75 e DN 110, quelli maggiori DN 110, DN 160 e DN 200.

Dimensioni personalizzate su richiesta secondo la documentazione tecnica del cliente.

V2A o V4A — scelta del tipo di acciaio

L’acciaio V2A (1.4301) è adatto alla maggior parte delle applicazioni industriali con umidità e detergenti comuni.

L’acciaio V4A (1.4571) offre maggiore resistenza alla corrosione ed è scelto in ambienti aggressivi, ad esempio autolavaggi.

Classe di carico

Gli scarichi sono disponibili nelle classi di carico H1,5, K3, L15, R50, M125 e N250. La classe si sceglie in base al carico puntuale nel punto di installazione — decide la pressione su una ruota, non la massa totale del veicolo. Assistiamo nella scelta in fase di preventivo.

Sifone e cestello di raccolta

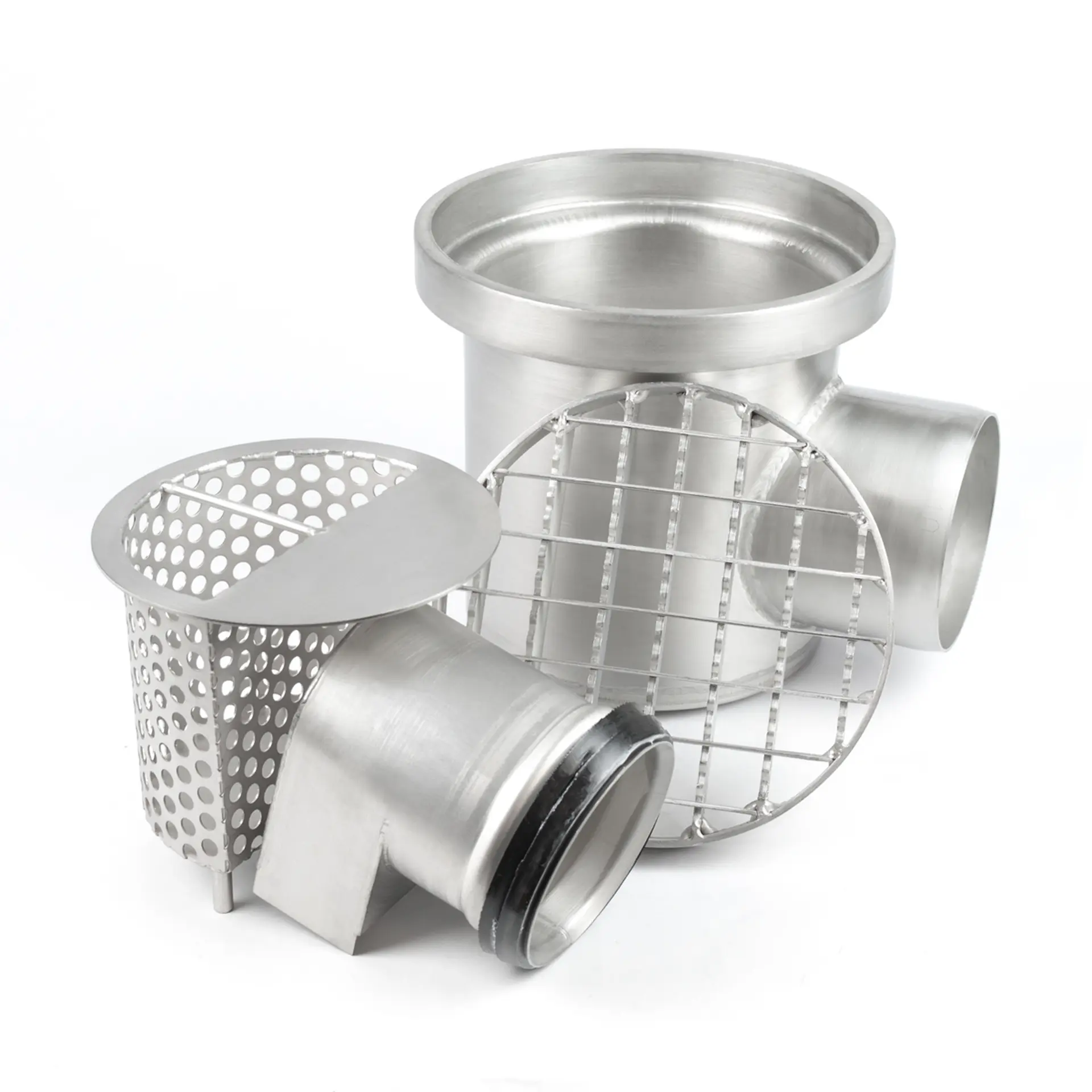

Gli scarichi sono dotati di sifone estraibile e cestello di raccolta. Il sifone impedisce la fuoriuscita di odori dalla rete fognaria; il cestello trattiene sabbia e impurità prima che raggiungano le tubazioni.

Entrambi gli elementi si rimuovono senza smontare lo scarico, semplificando la manutenzione ordinaria — importante dove la pulizia è quotidiana.

Ispezioni come complemento del sistema

Al sistema di scarichi e drenaggi associamo anche ispezioni per l’accesso di manutenzione:

• BK_RC_E — ispezione monopezzo, dimensioni 200×200 fino a 400×400 mm
• BK_RC_Z — ispezione a due pezzi, sei dimensioni da 150×150 a 400×400 mm, con regolazione altezza 50–160 mm

Dove si applicano gli scarichi in inox

Gli scarichi a pavimento in acciaio inox operano in impianti di produzione alimentare e bevande, strutture farmaceutiche e ingegneria industriale. Funzionano sia come drenaggio puntuale autonomo sia integrati con canali lineari. Tre fattori sono determinanti: tipo di acciaio, classe di carico corretta e facilità di pulizia.

Gli scarichi fanno parte di un sistema più ampio — l’intera gamma di drenaggi è disponibile nella sezione sistemi di drenaggio.
